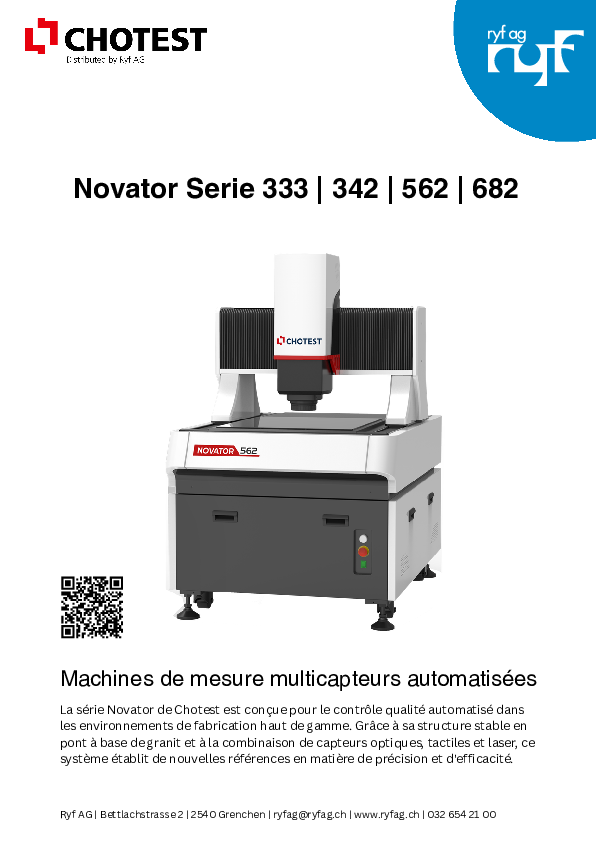

Série Chotest Novator – Systèmes de mesure vidéo CNC haute précision pour la métrologie 3D

La métrologie optique automatisée au plus haut niveau : la série Novator allie rapidité, précision et capteurs de pointe pour l'assurance qualité des composants les plus complexes.

Les machines de mesure par vision CNC de la série Novator de Chotest sont la solution idéale pour les entreprises ayant des exigences élevées en matière de précision et de répétabilité de leurs processus de mesure. Que ce soit dans l'électronique, la mécanique de précision, la technique médicale ou l'industrie automobile, les modèles Novator offrent une solution de mesure 3D entièrement automatisée combinant harmonieusement les capteurs optiques et tactiles.

La précision alliée à la polyvalence

Chaque machine de la série (du modèle compact 333 au grand format 682) est construite sur une base en granit de haute stabilité afin de garantir une stabilité thermique optimale et des mesures sans vibrations. Grâce à l'objectif zoom haute performance et à la caméra couleur haute résolution, même les structures les plus fines sont capturées avec une clarté extrême.

Les modèles en un coup d'œil :

• Novator 333 : Solution compacte pour les petites pièces de haute précision (Plage de mesure 300 x 300 x 300 mm).
• Novator 342 : Optimisé pour les pièces plates ou allongées (Plage de mesure 400 x 300 x 200 mm).
• Novator 562 : Système de taille moyenne pour des applications polyvalentes (Plage de mesure 600 x 500 x 200 mm).
• Novator 682 : La solution grand format pour une capacité maximale (Plage de mesure 800 x 600 x 200 mm).

Vos avantages en un coup d'œil :

• Commande CNC entièrement automatique : Efficacité maximale grâce aux séquences de mesure automatisées sur les axes X, Y et Z.
• Capacité multi-capteurs : Intégration optionnelle de palpeurs tactiles Renishaw ou de capteurs laser pour les géométries 3D complexes.
• Optique exceptionnelle : Objectif zoom 12x programmable pour des grossissements flexibles sans intervention manuelle.
• Éclairage intelligent : Anneau LED, rétroéclairage (diascopique) et éclairage coaxial (épiscopique) programmables pour une détection optimale des contrastes.
• Logiciel performant : Logiciel de mesure intuitif pour la création rapide de programmes, la comparaison CAO et les analyses statistiques.
• Stabilité : Construction massive en granit pour une précision durable dans le domaine du micromètre.

Points forts techniques :

• Guides de précision : Rails linéaires de haute qualité pour un positionnement fluide et exact.
• Haute résolution : Échelles linéaires avec une résolution allant jusqu'à 0,1 µm.
• Convivialité : Apprentissage ("Teaching") facile des séquences de mesure via joystick ou import CAO.

La recommandation Ryf :

La série Novator est notre leader en termes de rapport qualité-prix dans le domaine de la métrologie optique automatisée. Nous recommandons particulièrement ces systèmes pour les inspections de série où le débit et la fiabilité absolue du processus sont primordiaux. En combinant l'optique et les palpeurs, vous éliminez souvent le besoin de plusieurs appareils de mesure spécialisés.

Vous recherchez la taille adaptée à vos composants ? Nos experts vous accompagnent dans le choix du modèle optimal et de la configuration logicielle adaptée à votre tâche de mesure spécifique.
