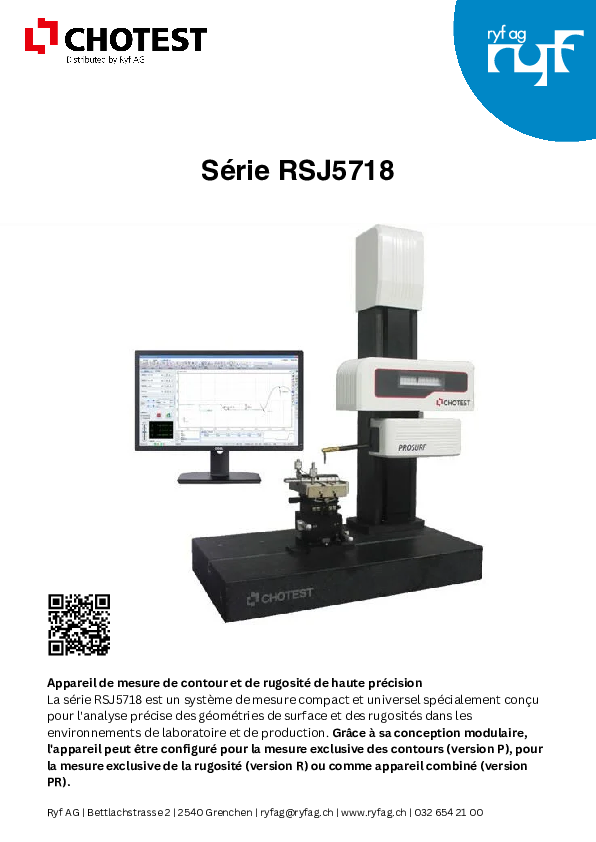

Le Chotest RSJ5718 est un appareil polyvalent et précis de mesure des contours et de la rugosité, conçu pour les tâches exigeantes de contrôle dimensionnel et de qualité dans l’industrie. Il combine des composants mécaniques robustes, une technologie tactile sensible et un logiciel de mesure performant pour capturer et analyser de manière fiable les contours, les profils géométriques et les paramètres de rugosité.

Cet appareil est particulièrement adapté à l’analyse des géométries fonctionnelles, au contrôle dimensionnel, à la rugosité des surfaces et à la création de protocoles de mesure complets pour les pièces de production dans des secteurs tels que la construction mécanique, la transformation des métaux, l’automobile ou la fabrication de précision.

Caractéristiques principales

• Mesure des contours et profils avec une haute résolution spatiale.
• Mesure intégrée de la rugosité (en option) avec une résolution fine et une large gamme de paramètres.
• Axes X et Z motorisés pour des mouvements de mesure automatiques.
• Logiciel de mesure pour l’analyse des données de contours et de rugosité.
• Construction robuste avec banc de mesure stable.
• Extensible avec une tête de mesure de rugosité supplémentaire et options de mise à niveau logicielle.

Données techniques

Données générales de la machine

• Modèle : Série RSJ5718 – Machine de mesure de contours et rugosité
• Principe de mesure : Mesure de contours et profils par palpeur avec option rugosité intégrée
• Axes : X et Z motorisés
• Course X : 0 à 100 mm
• Course Z : 0 à 300 mm
• Taille de la table : env. 600 × 350 mm
• Dimensions (L × l × H) : env. 600 × 350 × 890 mm
• Poids : env. 115 kg
• Construction : Structure de précision stable pour laboratoire et environnement de production
• Environnement recommandé : Température stable

Mesure des contours et profils (RSJ5718-P)

• Course Z1 : ±30 mm
• Résolution Z : 0,001 µm
• Erreur d’affichage X : ±(0,6 + 0,02L) µm (L en mm)
• Erreur d’affichage Z1 : ±(0,6 + 0,05H) µm (H en mm)
• Déviation standard sphérique : ≤ (1,2 + R/15) µm (R en mm)
• Déviation de rectitude : ≤ 0,5 µm / 100 mm
• Erreur angulaire : ≤ ±1 minute
• Vitesse de positionnement X/Z : 0 à 20 mm/s
• Vitesse de balayage : 0,05 à 5 mm/s
• Inclinaison maximale du palpeur : Montée 77° / Descente 88°
• Force de palpage (profil) : env. 30 mN (selon le palpeur utilisé)

Mesure de rugosité (RSJ5718-R, optionnel)

• Course Z0 : ±400 µm, extensible à ±1000 µm
• Capteur : Capteur de rugosité sans rail
• Plage Ra : 0,1 à 64 µm
• Résolution : 0,001 µm
• Erreur d’affichage : ≤ ±(5 nm + 2,5 % A), A = valeur Ra
• Répétabilité : ≤ 1 nm
• Vitesse de balayage : 0,05 à 0,5 mm/s
• Erreur de mesure : ≤ 0,005 µm
• Longueurs d’échantillonnage : 0,008 / 0,08 / 0,25 / 0,8 / 2,5 / 8 / 25 mm
• Filtres : 2RC, Gauss et phase nulle
• Paramètres de rugosité : Ra, Rz, Rp, Rv, Rt, Rq, Rsk, Rku, Rk, Rpk, Rvk et autres conformes ISO/JIS

Logiciel et fonctions

Le RSJ5718 est livré avec un logiciel de mesure et d’analyse qui :

• Affiche et analyse graphiquement les données de contours et profils.
• Calcule et enregistre les paramètres de rugosité selon les normes internationales.
• Permet le filtrage automatique et l’analyse statistique.

L’interface est intuitive et conçue pour les utilisateurs en production ou en laboratoire de contrôle qualité.

Domaines d’application

Le Chotest RSJ5718 est idéal pour :

• La mesure et l’analyse des contours et profils de pièces de précision.
• Le contrôle de surface et de rugosité selon les normes ISO/JIS.
• Le contrôle qualité en production, laboratoire ou atelier.
• Les secteurs de la construction mécanique, automobile, électronique et métallurgie.
