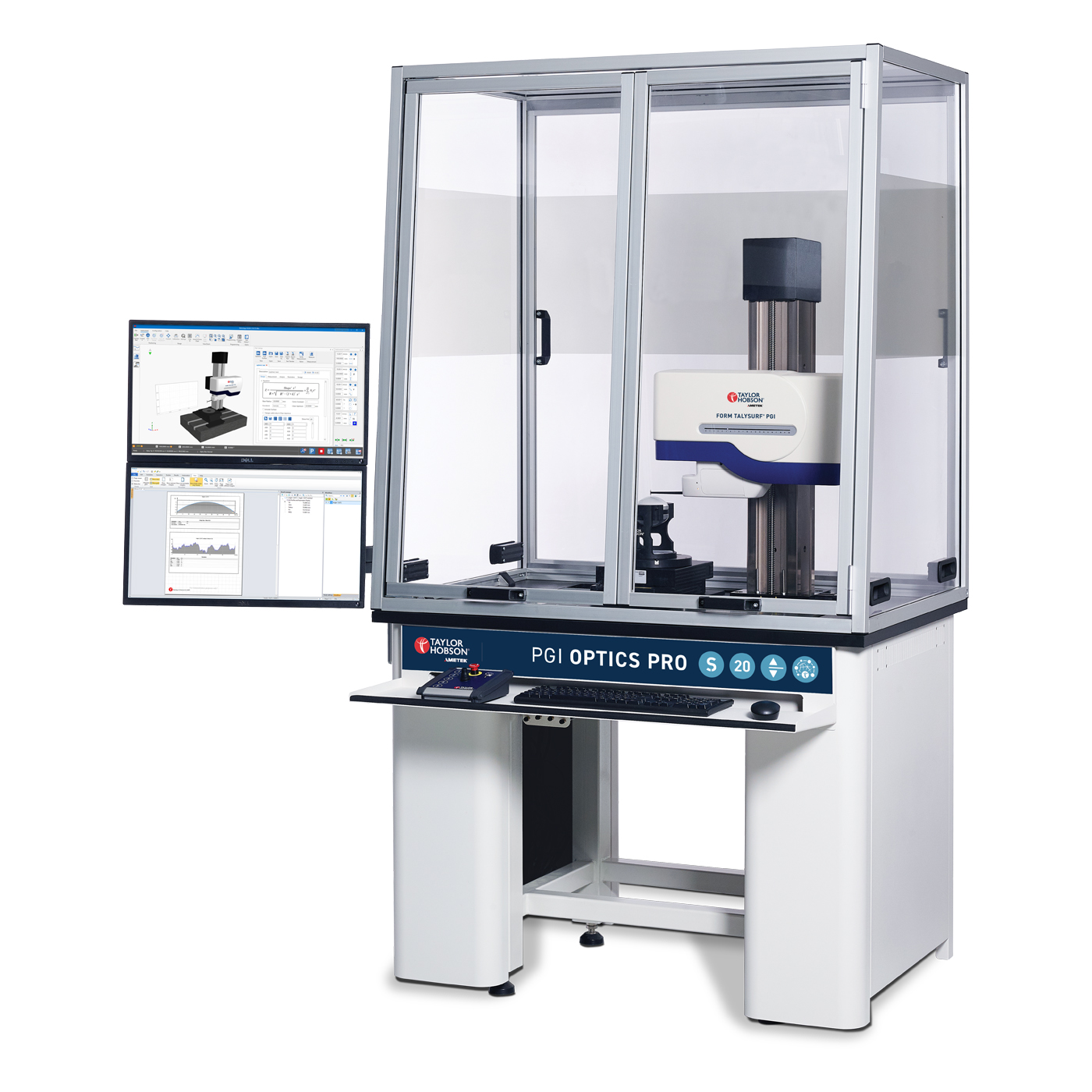

Form Talysurf® PGI Optics PRO – Präzisionsmesssystem für optische Oberflächen, Form und Radius

Das Form Talysurf® PGI Optics PRO wurde speziell für die hochpräzise Messung der Oberflächenform und des Radius optischer Komponenten entwickelt – von großformatigen Linsen mit hoher Pfeilhöhe bis hin zu kleinen, flachen Kunststofflinsen.

Leistungsmerkmale im Überblick:

• Messung sphärischer, asphärischer, diffraktiver und Fresnel-Oberflächen
• Für Linsendurchmesser bis zu 300 mm – Einzelspurmessung ohne Stitching
• Geeignet für IR-, sichtbare und Spiegeloptiken
• Ideal für Anwendungen in der Optikfertigung und -entwicklung

Diese umfangreichen Fähigkeiten machen das PGI Optics PRO zu einem unverzichtbaren Werkzeug in der präzisen Charakterisierung optischer Flächen.

Branchenstandard mit jahrzehntelanger Erfahrung

Seit der Markteinführung im Jahr 1984 hat sich das Form Talysurf® als bevorzugtes System für die Messung asphärischer Formfehler etabliert. Weltweit wurden bereits Tausende Systeme installiert – ein Beleg für die herausragende Qualität und Zuverlässigkeit dieser Technologie.

Patentierte PGI-Technologie für höchste Präzision

Die von Taylor Hobson entwickelte PGI-Technologie (Phase Grating Interferometer) ermöglicht die präzise Messung großer Pfeilhöhen mit kurzen Tastereinsätzen. Diese vereinen hohe Steifigkeit mit geringer Tastkraft und gewährleisten dadurch maximale Genauigkeit und Wiederholgenauigkeit – weit überlegen gegenüber herkömmlichen Systemen.

Maximale Flexibilität durch Automatisierung

Das System lässt sich durch den Einsatz motorisierter Y- und Drehtische sowie eines hochpräzisen Kipp- und Zentriertisches erweitern – für vollautomatisierte Messroutinen und eine signifikante Reduktion von Zykluszeiten.

NEU: Freeform-Modul für komplexe Geometrien

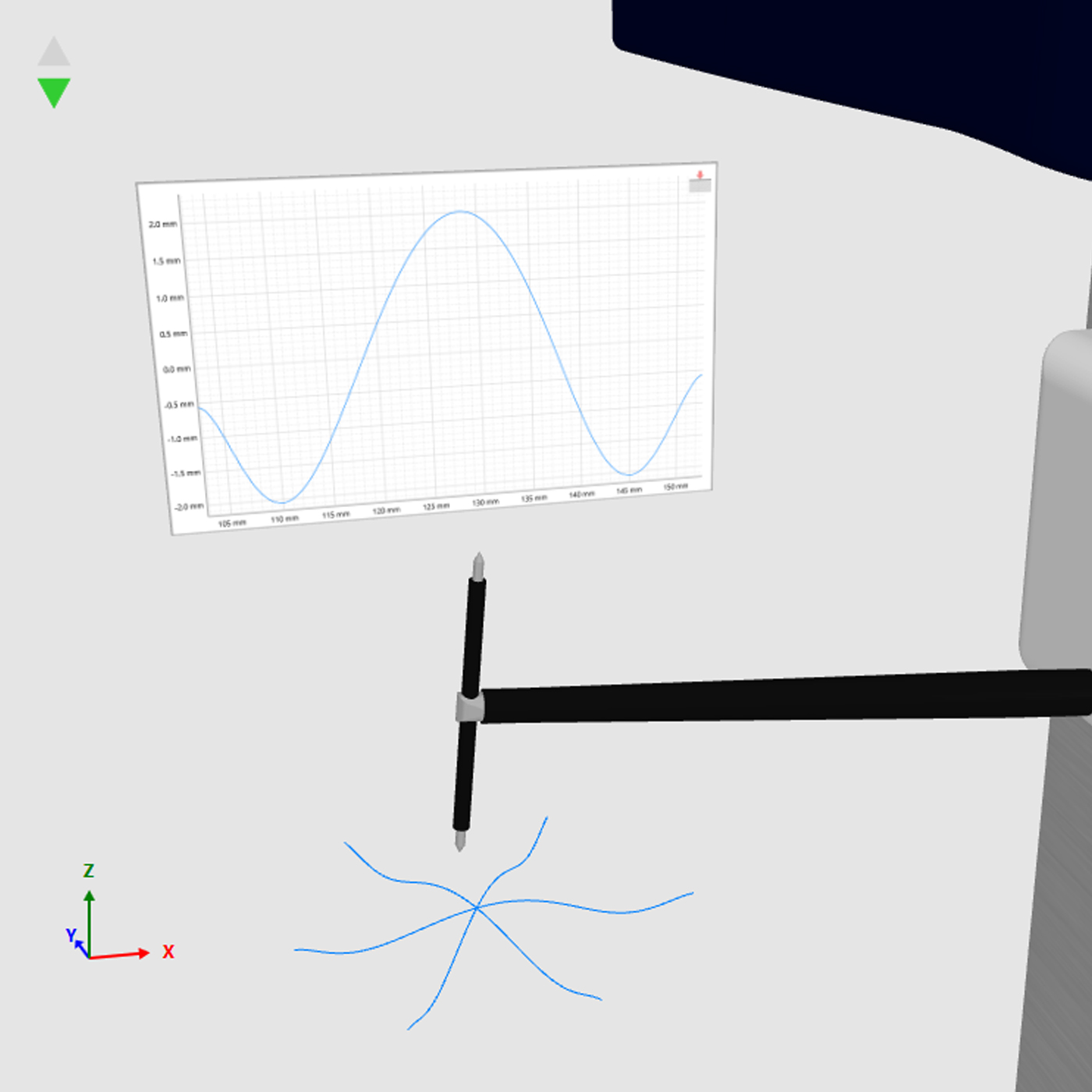

Das neue Freeform-Modul ermöglicht die 3D-Rastermessung und -Analyse von Freiformoptiken. Unterstützt werden Standardgleichungen für torische, bikonische, ellipsoide, A-Zylinder- sowie anamorphotische Asphären – für höchste Flexibilität bei der Auswertung komplexer optischer Flächen.
